钳式制动器

凭借其不寻常的形状,MWM的钳式制动器具有特性的正交移动自由度,可以很好地自动对准制动盘或导轨,并且易于安装。事实上,只有 MWM 钳式制动器具有此种特殊的轴向滑动系统,这使得它们非常适合安装在垂直杆和导轨上。
描述

MWM全新气动钳式制动器



新的 MWM 系列引入了多项技术创新,提供了广泛的解决方案选择:

凭借其不寻常的形状,MWM的
钳式制动器具有特性的正交移动自由度,可以很好地自动对准制动盘或导轨,并且易于安装。事实上,只有 MWM 钳式制动器具有获得此种特殊的轴向滑动系统,这使得它们非常适合安装在垂直杆和导轨上。

1 具有正交滑动的新型自对准系统
1 自对准系统
正交滑动
MWM 获得特殊的的具有正交滑动特性自对准系统引入了多项改进。在这种情况下,两个杠杆臂铰接在两个钢垫上,允许卡钳垂直于盘移动。
这种正交的运动自由度允许卡钳与制动盘完美地自动对齐,从而确保在两个摩擦垫上实现恒定且平衡的制动。
在这种配置中,推进器 (A) 由只能垂直移动的臂控制杆 (B) 支撑。 通过这种方式,推进器的重量不会施加在摩擦垫上,而是施加在固定结构上。
运动自由与执行器的轴向配置相结合,可以更轻松地安装制动器。




2 新的模块化系统
中心支撑模块系统 (意大利专利号N° MI2003U000541)
模块化的概念一直是 MWM 设计选择的中心点。用于钳式制动器的获得专利的模块化系统 MWM 将高性能和小尺寸与简单地重新配置钳式制动器的可能性相结合。更换中心体以改变制动盘的厚度,或在使用条件发生一些变化时更换执行器就足够了,而无需更换整个钳式制动器。
具有双杠杆和中央支撑的新专利系统允许使用单个卡钳体获得超过 25 种不同的配置。
我们选择将此解决方案应用于两组完全可互换的钳式制动器:
- PPA系列,完全由铝制成,体积小、重量轻且结构紧凑,适用于低扭矩应用。


-PPB系列更坚固,更强大,具有增加的摩擦垫和恢复系统。



3 新的专利执行器
  新紧凑型推进器 MWM (意大利专利号N° MI2003U000542)
MWM 引入的创新的推进器。新型紧凑型 MWM 执行器是满足强度和紧凑性所有要求的最佳解决方案。
新的专利系统允许在两个杠杆之间插入气动推进器,并显著减小尺寸。在 MWM 钳式制动器新系列的所有推进器中,旧的密封隔膜已被更现代、更紧凑的橡胶密封件所取代,用于往复运动。这种设计选择允许获得体积更小、更坚固、更可靠的推进器,并保持相同的功率。 此外,这些不是特殊组件,而是市场上使用的流行产品,很容易获得。 这允许需要更换组件的专家用户轻松找到它,降低成本和停止时间。






MWM Freni Frizioni S.r.l. 很高兴推出新的和扩展的卡钳制动器系列,具有可满足各种要求的创新技术解决方案。
数十年的经验加上与许多不同用户的持续互动以及对他们需求的仔细分析,使我们能够开发出一系列产品,通过引入许多改进和创新技术解决方案,彻底改变了钳式制动器的概念。

MWM 钳式制动器的扩展范围现在由六种不同的供应方式组成。 它们在制动扭矩、尺寸、装配方式和盘式制动器厚度方面提供了广泛的选择。控制方式可以是气动、液压和手动,从 0 到 70.000N。




点击下图图片或文字可以下载相应的样本,
想了解更多的信息请留言给我们或者发送电子邮件
info@mwm-italy.cn

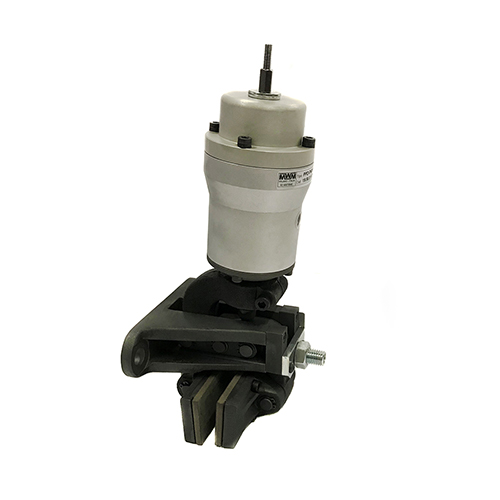

气动应用弹簧释放
制动是通过引入空气来实现的

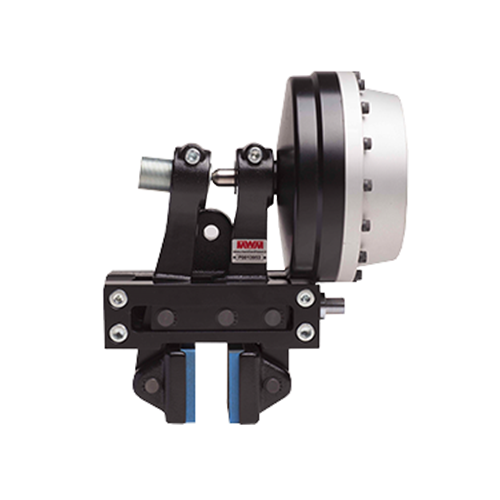

  弹簧应用气动释放
制动由弹簧实现并通过空气的加合释放

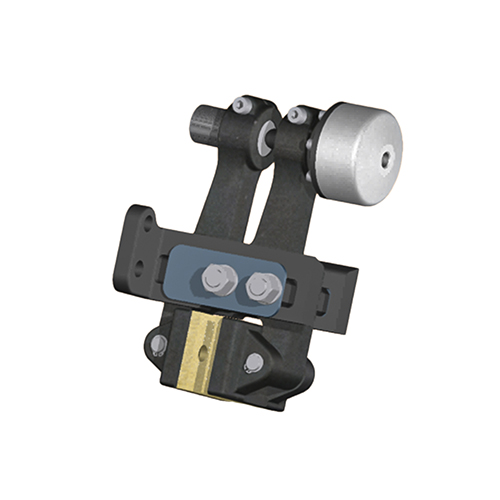

  双操作钳式制动器
气动应用和弹簧应用结合在一起

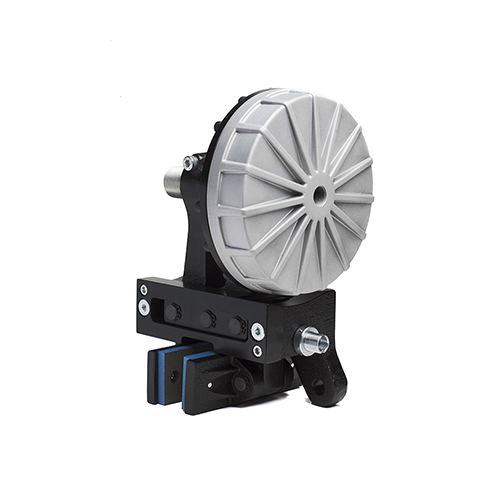

气动释放减压类型   液压应用弹簧释放
制动是通过油的加成来实现的

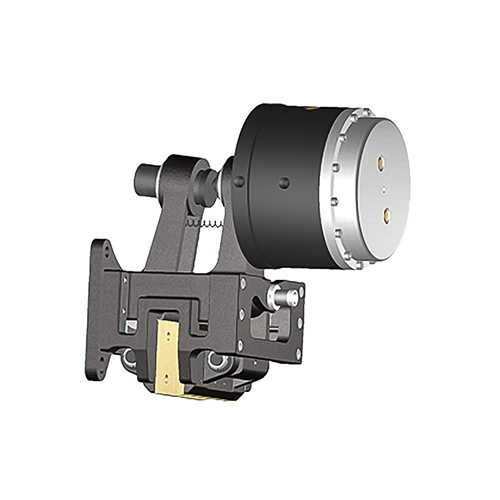

  弹簧应用液压释放
制动由弹簧实现并通过加油释放

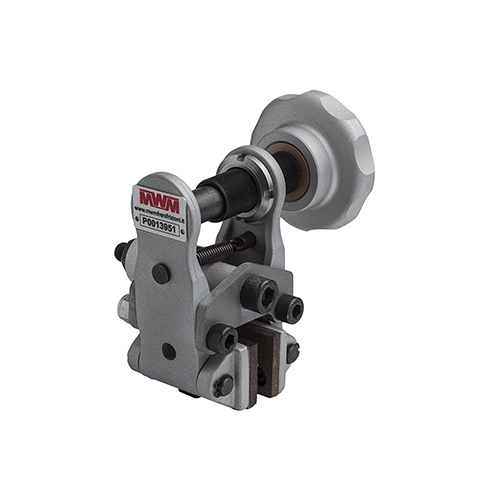

手动钳式制动器
通过手轮机构的旋转手动实现
或通过遥控器

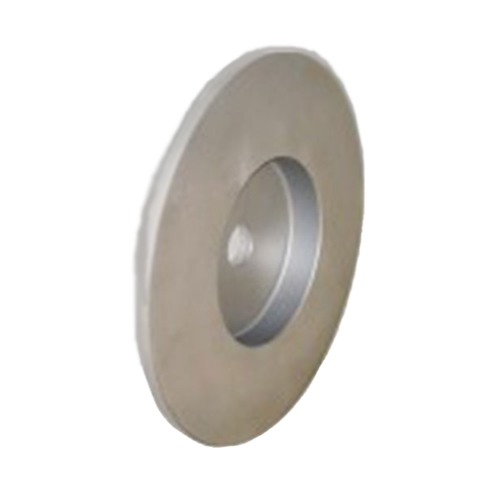

  制动盘
